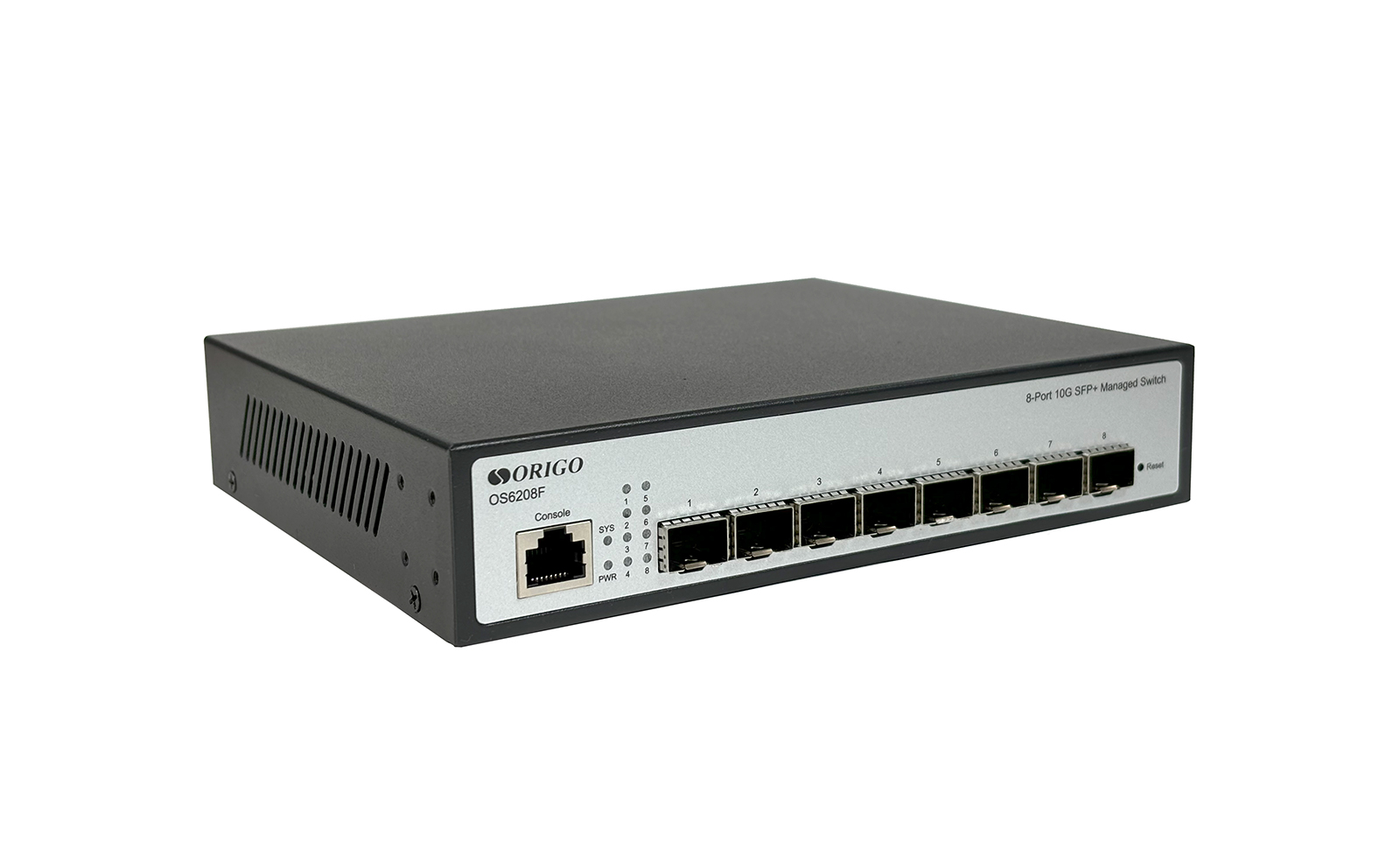

Коммутатор управляемый Origo OS6208F OS6208F/A1A 8SFP+

Аппаратное обеспечение

Процессор и память

• Процессор: RTL9300

• Оперативная память: 512 МБ

• Flash-память: 16 МБ

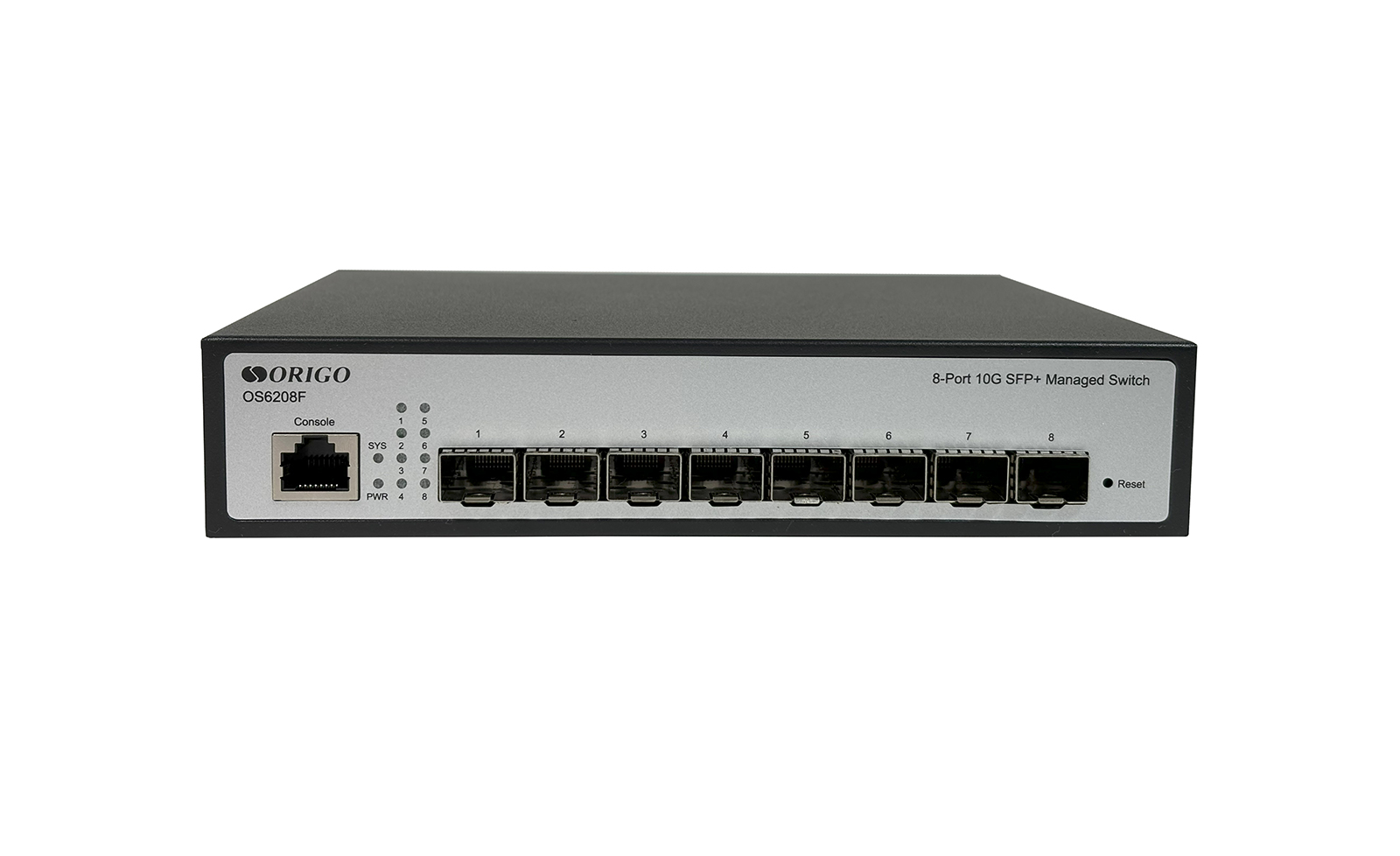

Порты

• 8 портов 10GBase-X SFP+

• Консольный порт с разъемом RJ-45

Стандарты и функции

• IEEE 802.3z 1000Base-X

• IEEE 802.3ae 10GBase-X

• IEEE 802.3x (Управление потоком)

Индикаторы

• PWR

• Link/Act (на портах 1 – 8)

• SYS

Кнопки

• Reset

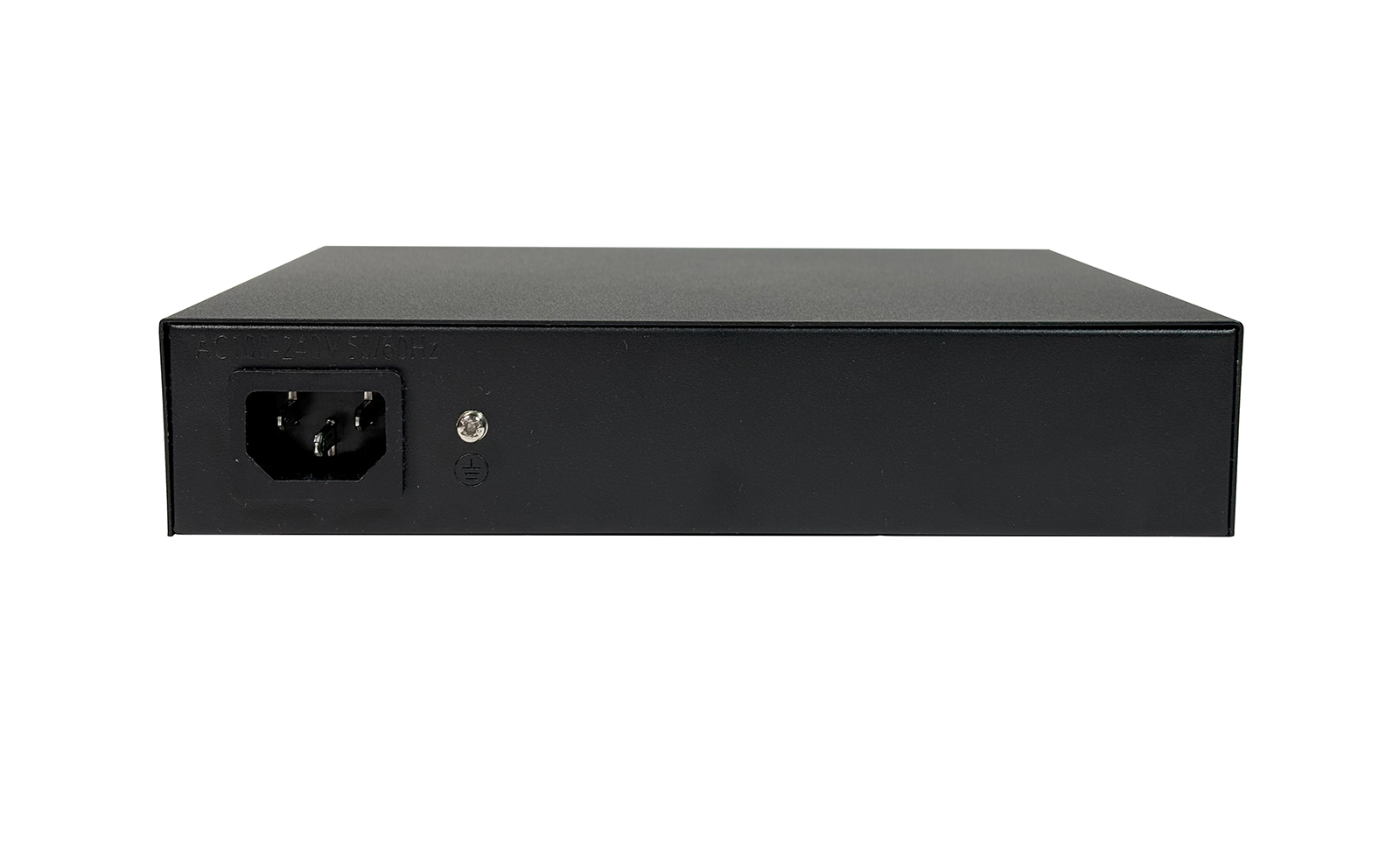

Разъем питания

• Разъем для подключения питания (переменный ток)

Система вентиляции

• Пассивная

Корпус

• Металл

Установка

• На стол

• В 19” стойку

Производительность

Коммутационная матрица

• 160 Гбит/с

Метод коммутации

• Store-and-forward

Размер таблицы MAC‑адресов

• 16K записей

Скорость перенаправления 64‑байтных пакетов

• 119.04 Mpps

Буфер пакетов

• 1,5 МБ

Jumbo-фрейм

• 12 КБ

Программное обеспечение

Функции уровня 2

• Управление потоком 802.3x

• Зеркалирование портов

- Many-to-One

• Link Aggregation

- Static

- 802.3ad

- Макс. 8 групп на устройство/ 8 портов на группу

• Spanning Tree Protocol

- 802.1D STP

- 802.1w RSTP

- 802.1s MSTP (16 instances)

- BPDU Filtering

- BPDU Guard (Restriction)

• ERPS

• LLDP

• LLDP-MED

VLAN

• 802.1Q, 4094 VLAN

• VLAN на основе портов

• VLAN на основе MAC-адресов

• VLAN на основе протоколов (802.1v)

• Management VLAN

• Voice VLAN

• Surveillance VLAN

• GVRP

• Multicast VLAN

Многоадресная рассылка уровня 2

• IGMP Snooping

- IGMP v1/v2/v3

- IGMP v2/v3 Querier

- до 256 групп

• MLD Snooping

- MLD v1/v2

• MVR

- IPv4

Функции уровня 3

• Статическая маршрутизация IPv4/IPv6

• IPv6 Neighbor Discovery (ND)

• Статические записи ARP

QoS

• 802.1p

• 8 очередей на порт

• CoS на основе:

- порта коммутатора

- очередей приоритетов 802.1p

- IP TOS Precedence

- IP DSCP

• Обработка очередей

- Weighted Round Robin (WRR)

- Weighted Fair Queuing (WFQ)

- Strict Priority (SP)

- WRR+SP или WFQ+SP

• Управление полосой пропускания

- на основе порта (Ingress/Egress)

Безопасность

• Port Security

- Поддержка до 256 MAC-адресов на порт

• Изоляция портов

• IP Source Guard

• IP-MAC-Port Binding (IMPB)

• Защита от широковещательного/многоадресного/ одноадресного шторма

• Dynamic ARP Inspection

• IPv6 Duplicate Address Detection (DAD)

• SSL

- Поддержка SSLv2/SSLv3

- Поддержка TLSv1

• Предотвращение атак DoS

• DHCP Snooping

• Защита CPU

• Записи MAC-адресов типа Blackhole

AAA

• Аутентификация 802.1X:

- Управление доступом на основе портов

- Управление доступом на основе MAC-адресов

- Поддержка RADIUS и локального сервера

• Управление доступом на основе Web (WAC)

- Управление доступом на основе порта

- Управление доступом на основе узла

- Динамическое назначение VLAN

• Guest VLAN

• Аутентификация на основе RADIUS и TACACS+

• Управление доступом на основе МАС-адресов (МАС)

- Управление доступом на основе порта

- Управление доступом на основе узла

- Динамическое назначение VLAN

Списки управления доступом (ACL)

• ACL на уровнях L2/L3/L4

• ACL на основе:

- MAC-адреса

- IPv4-адреса

- IPv6-адреса

• Макс. кол-во записей ACL: 1024

• Management ACL

OAM

• Диагностика кабеля

• ULDP (Unidirectional Link Detection Protocol)

Управление

• Web-интерфейс

- Поддержка HTTPS

• CLI

• Telnet

• RMON: поддержка 1, 2, 3, 9 групп

• SNMP v1/v2c/v3

• ICMPv6

• SSH v1/v2

• TFTP

• Системный журнал

• SNTP

• Многоуровневая система безопасности (менеджер/оператор)

• Восстановление пароля

• Резервное копирование/обновление программного обеспечения

• Ping

• Traceroute

• Port Description

• Резервное копирование/загрузка конфигураций

• Поддержка нескольких версий конфигураций

• Загрузка/выгрузка

- TFTP (RFC783)

- HTTP

- UART

• CPU Monitoring

• LLDP, LLDP-MED

• DHCPv6

• DHCP-клиент

• DHCP Option 82

• DNS-клиент

Стандарты MIB

• RFC1213 MIBII

• RFC2819 RMON: поддержка 1, 2, 3, 9 групп

• RFC1215 Generic Traps

• RFC1493 Bridge MIB

• RFC2674 Bridge MIB Extensions

• RFC 2737 Entity MIB

• RFC3635 Ethernet-Like MIB

• RFC2863 Interface Group

• SNMP-Community-MIB

• SNMPv3-MIB

Физические параметры

Размеры устройства (Д x Ш x В)

• 195 x 165 x 40 мм

Условия эксплуатации

Питание

• 100-240 В переменного тока, 50/60 Гц

Температура

• Рабочая: от 0 до 45 °C

• Хранения: от -40 до 70 °C

Влажность

• При эксплуатации: от 10% до 90% без конденсата

• При хранении: от 5% до 95% без конденсата

Комплектация

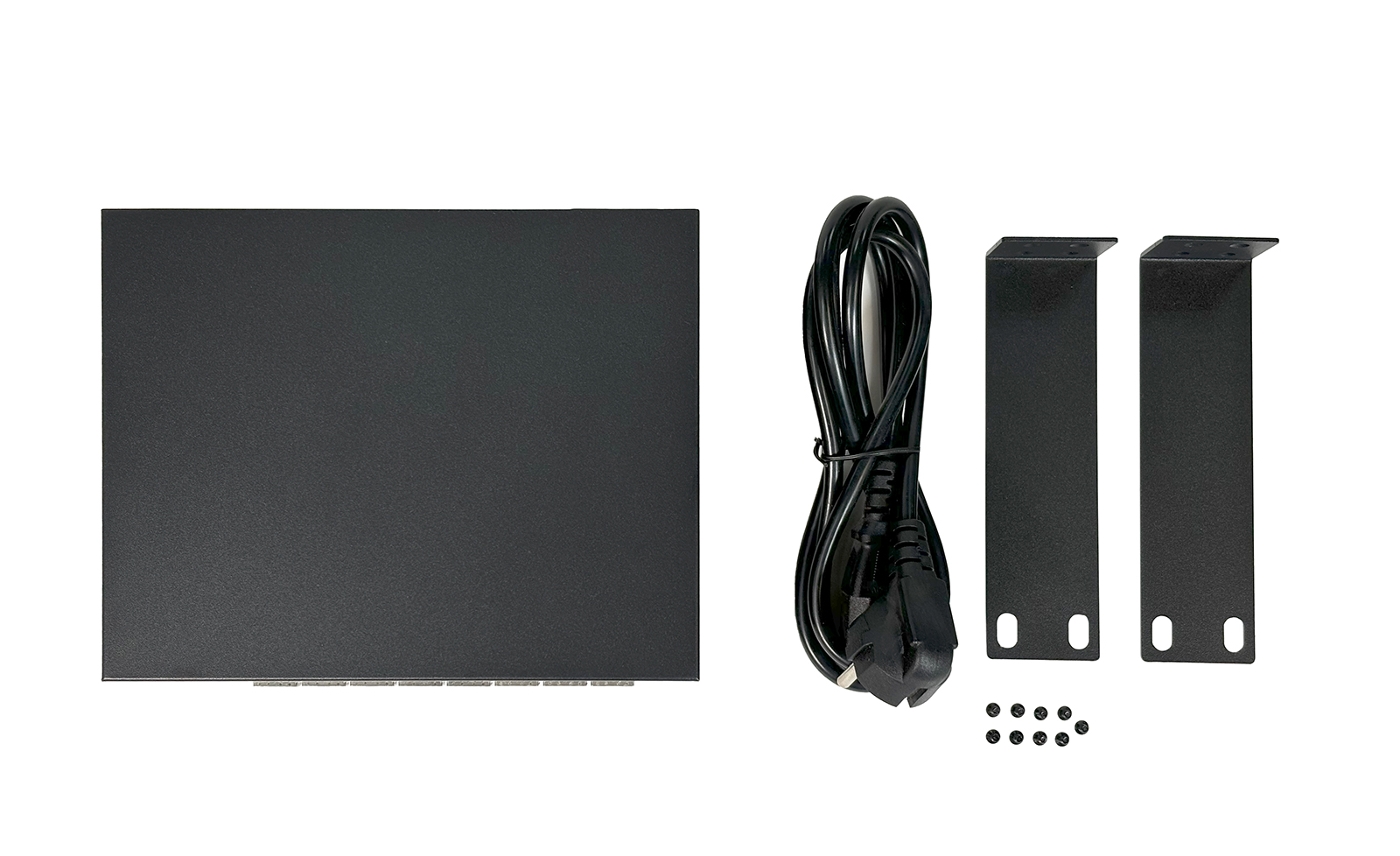

Комплект поставки

• Коммутатор OS6208F

• Кабель питания

• Комплект для установки в 19-дюймовую стойку

• Краткое руководство по установке

Дополнительное оборудование

Кабели DAC

• OFM-CB100S

WDM трансиверы 10G SFP+

• OFM436XT-BXD/20KM

• OFM436XT-BXU/20KM

Трансиверы 10G SFP+

• OFM432XT

• OFM431XT
