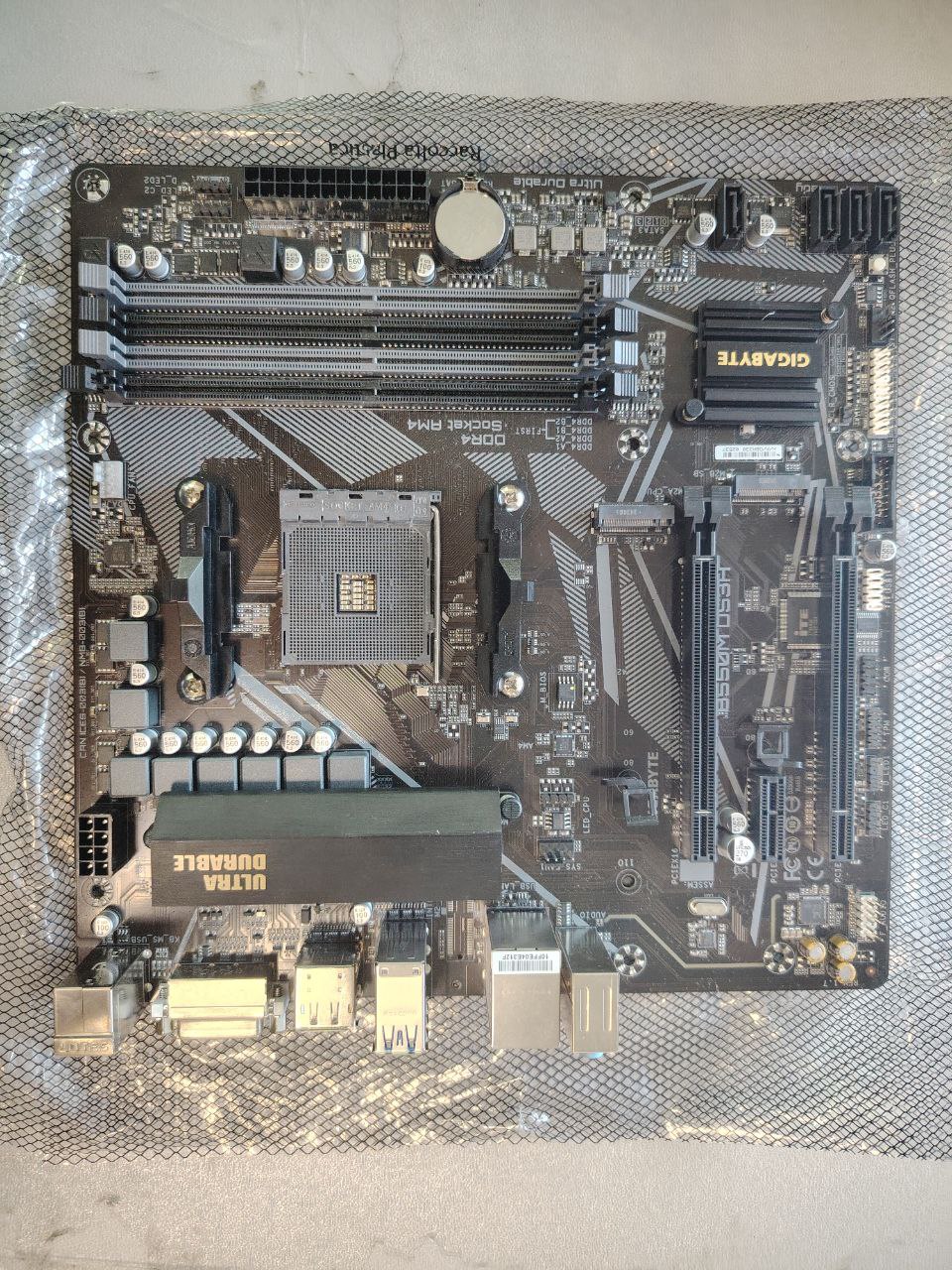

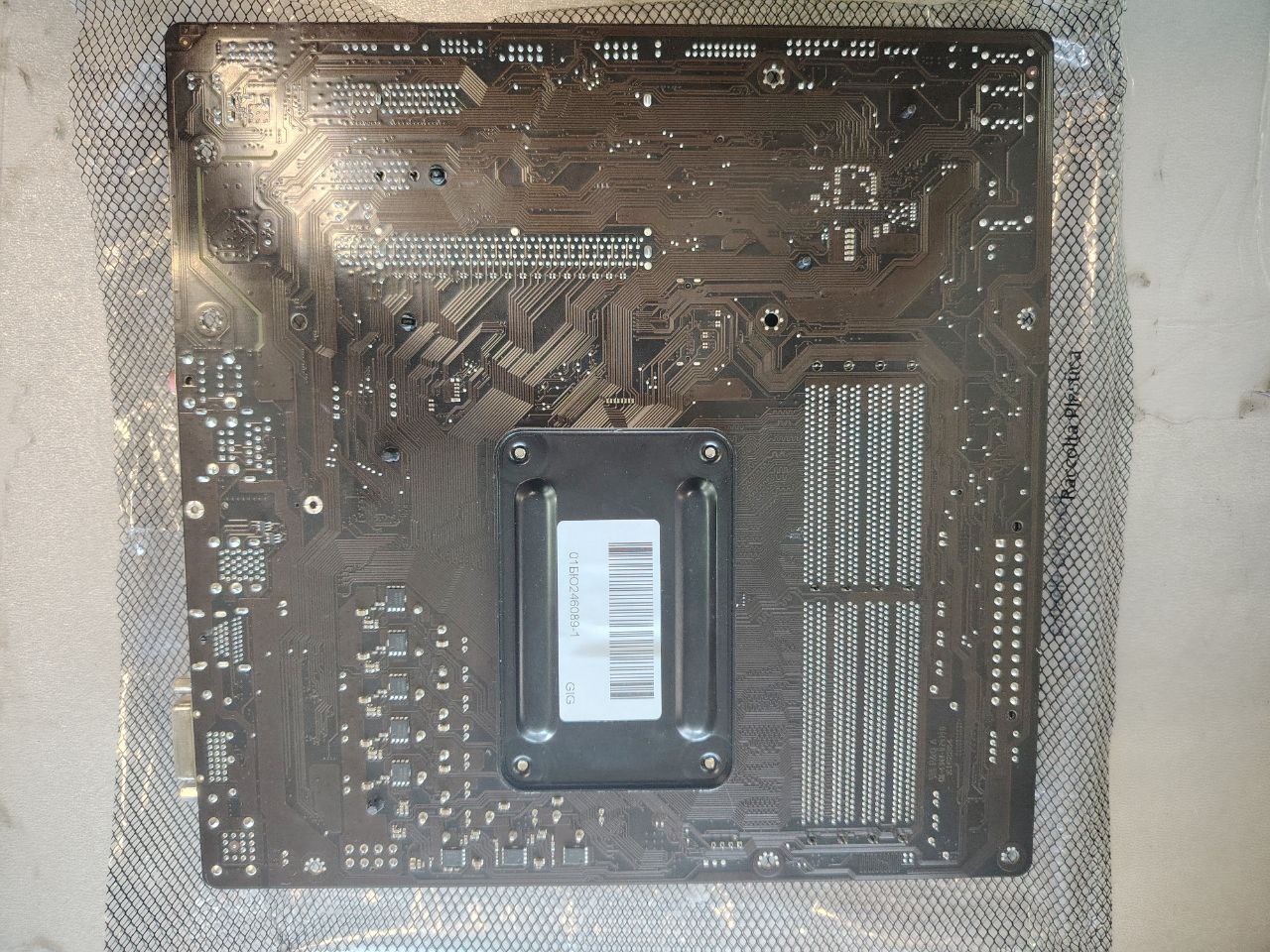

УЦ MB sAM4 Gigabyte B550M DS3H 4xDDR4-3200, DVI-D+HDMI, 2xPCI-Ex16, 1xPCI-Ex1, 4xSATA3(RAID 0/1/10), 2xM.2 (плохая упаковка, перепрошивка BIOS)

Процессор

AMD Socket AM4, support for: AMD Ryzen™ 5000 Series/ Ryzen™ 5000 G-Series/ Ryzen™ 4000 G-Series and Ryzen™ 3000 and Ryzen™ 3000 G-Series Processors

Чипсет

AMD B550

Подсистема памяти

4 DIMM-разъема для модулей ОЗУ DDR4, максимальный объем системной памяти 128 Гбайт (до 32-Гбайт на один модуль DIMM)

Совместимость с модулями ОЗУ DDR4 4733(O.C.) / 4600(O.C.) / 4400(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3733(O.C.) / 3600(O.C.) / 3466(O.C) / 3400(O.C.) / 3200 / 2933 / 2667 / 2400 / 2133 МГц

Двухканальный режим работы модулей ОЗУ

Поддержка ECC модулей DIMM 1Rx8/2Rx8 без буферизации*

* Модули ОЗУ с ECC (режим ECC) поддерживаются различными моделями ЦП.

Поддержка non-ECC DIMM-модулей без буферизации 1Rx8/2Rx8/1Rx16

Поддержка XMP-профилей модулей памяти (Extreme Memory Profile)

Графический интерфейс

*Встроенное графическое ядро в составе процессора

1 DVI-D выход, максимальное экранное разрешение 1920x1200@60 Гц * DVI-D порт не поддерживает подключение через D-Sub адаптер.

1 порт HDMI, максимальное экранное разрешение 4096x2160@60 Гц

* Совместимость со стандартами HDMI 2.1, HDCP 2.3 и HDR

Максимальный объем разделяемой памяти 16 Гбайт

Аудиоподсистема

Аудиокодек Realtek®

Формат представления аудиосигнала: High Definition Audio

Схема позиционирования аудиосигнала 2/4/5.1/7.1

* Для того, чтобы правильно сконфигурировать 7.1-канальную аудиоподсистему, необходимо вызвать соответствующее приложение, выбрать опцию Расширенные настройки устройства > далее выбрать необходимое Устройство воспроизведения и назначить его устройством по умолчанию. Подробная рекомендация по настройке аудиоподсистемы размещена на официальном сайте GIGABYTE.

Сетевой LAN-интерфейс

Контроллер Realtek® RTL8118AS GbE LAN (10/100/1000 Мбит)

Разъёмы для плат расширения

1 разъем PCI Express x16 (PCIEX16), реализован средствами PCIe-линий ЦП

AMD Ryzen™ 5000 Series* and Ryzen™ 3000 Series Processors support PCIe 4.0 x16 mode

* Actual support may vary by AMD CPU's specification.

AMD Ryzen™ Ryzen™ 5000 G-Series and Ryzen™ 4000 G-Series Processors support PCIe 3.0 x16 mode

* В целях оптимизации производительности видеоподсистемы, реализованной средствами одной дискретной графической PCIe-платы, убедитесь в том, что она установлена в разъём PCIEX16.

1 разъем PCI Express x16 (PCIEX4), реализован средствами PCIe-линий чипсета

Поддерживается режим PCIe 3.0 x4

1 разъем PCI Express x1 (PCIEX1), реализован средствами PCIe-линий чипсета

Режим работы PCIe 3.0 x1

Интерфейсы накопителей

1 разъем M.2 для SSD-накопителей (M2A_CPU), реализован средствами PCIe-линий ЦП, исполнение Socket 3, M key, типоразмер 2242/2260/2280/22110

Процессоры AMD Ryzen™ 5000 серии и AMD Ryzen™ 3000 серии, режим работы SATA и PCIe 4.0 x4/x2 для SSD-накопителей

Процессоры AMD Ryzen™ 5000 серии и AMD Ryzen™ 5000 G-серии и Ryzen™ 4000 G-серии, режим работы SATA и PCIe 3.0 x4/x2 для SSD накопителей

1 разъем M.2 для SSD-накопителей (M2B_SB), реализован PCIe-линиями чипсета, исполнение Socket 3, M key, типоразмер 2242/2260/2280:

Поддержка SSD-накопителей SATA и PCIe 3.0 x2

4 портов SATA 6 Гбит/с, реализованы средствами PCIe-линий чипсета:

Поддержка дисковых массивов RAID 0, RAID 1, и RAID 10

Интерфейс USB

Процессор

4 порта USB 3.2 Gen 1 на задней панели

PCIe-линии чипсета

2 порта USB 3.2 Gen 1, доступны при подключении к USB-разъему на материнской плате

6 портов USB 2.0/1.1 (4 порта на задней панели; 2 внешних порта доступны при подключении к соответствующему USB-разъему на материнской плате)

Разъемы на системной плате

24-контактный ATX-разъем питания

8-контактный разъем питания ATX 12 В

Разъем для вентилятора ЦП

2 разъема для системных вентиляторов

2 разъема для подключения LED-линеек с адрессацией

2 разъема для подключения RGB LED-линеек

1 разъем для подключения LED-линейки ЦП/RGB LED-линейки

2 разъема M.2 Socket 3

4 SATA-разъема 6 Гбит/с

Группа разъемов фронтальной панели

1 колодка для подключения аудиоразъема на передней панели

1 разъем для подключения портов USB 3.2 Gen 1

1 разъем для подключения портов USB 2.0/1.1

Разъем для TPM-модуля (Trusted Platform Module), 2x6 контактов только для модуля GC-TPM2.0_S

* Факультативная функция ТРМ (зависит от поставок изделия в конкретный регион)

1 COM-порт

Перемычка для возврата настроек CMOS в состояние <По умолчанию>

Кнопка Q-Flash Plus

* Все FAN-разъемы предусматривают возможность подключения высокопроизводительных системных вентиляторов и помп жидкостных систем замкнутого цикла AIO_Pump, Pump мощностью до 24 Вт (сила тока до 2 А/12 В).

Разъемы на задней панели

1 порт PS/2 для подключения клавиатуры и мыши

1 порт DVI-D

1 порт HDMI

4 порта USB 3.2 Gen 1

4 порта USB 2.0/1.1

1 сетевая розетка LAN RJ-45

3 разъема аудиоподсистемы

Микросхема I/O-контроллера

Контроллер портов ввода/вывода iTE®

Контроль за состоянием системы

Автоопределение напряжения питания

Определение рабочей температуры

Определение скорости вращения вентиляторов

Уведомление о превышении порогового значения температуры

Уведомление о выходе из строя вентиляторов

Управление скоростью вращения вентиляторов

* Доступность опций функции контроля скорости вращения вентилятора зависит от установленной системы охлаждения.

Микросхема BIOS

1 микросхема флэш-памяти 256 Мбит

Лицензионный AMI UEFI BIOS

Функции PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Фирменные функции и технологии

Поддержка фирменной утилиты APP Center

* Доступность отдельных утилит в приложении APP Center зависит от модели материнской платы. Функционал конкретной утилиты может отличаться в зависимости от модели материнской платы.

Фирменная утилита @BIOS™

Утилита EasyTune

ON/OFF Charge

Фирменная функция RGB Fusion

Функция Smart Backup

Сводная информация о системе

Фирменная технология Q-Flash Plus

Фирменная утилита Q-Flash

Поддержка Xpress Install

ПО в комплекте поставки

Антивирусный пакет Norton® Internet Security (OEM-версия)

Приложение для управления полосой пропускания LAN-соединения

Операционная система

Microsoft Windows 11, 64-разрядная

Microsoft Windows 10, 64-разрядная

Форм-фактор

Micro ATX; 244 x 244 мм
